در اغلب بویلرهای صنعتی، بخش قابلتوجهی از انرژی به صورت گازهای داغ از دودکش خارج میشود؛ انرژیای که در صورت بازیافت صحیح میتواند نقش مهمی در کاهش مصرف سوخت و افزایش راندمان داشته باشد. اکونومایزر بهعنوان یکی از مؤثرترین تجهیزات بازیافت حرارت، زمانی عملکرد واقعی خود را نشان میدهد که کنترل دمای خروجی آن بهصورت دقیق و پایدار انجام شود.
این مقاله بهصورت مرحله به مرحله، شیوه عملکرد اکونومایزر، ضرورت کنترل دما و نقش کنترلر MK8 MM در کنترل دمای اکونومایزر و سوپرهیتر را بررسی میکند بویلر با بیشترین راندمان ممکن کار کند.
اکونومایزر چیست و چگونه کار میکند؟

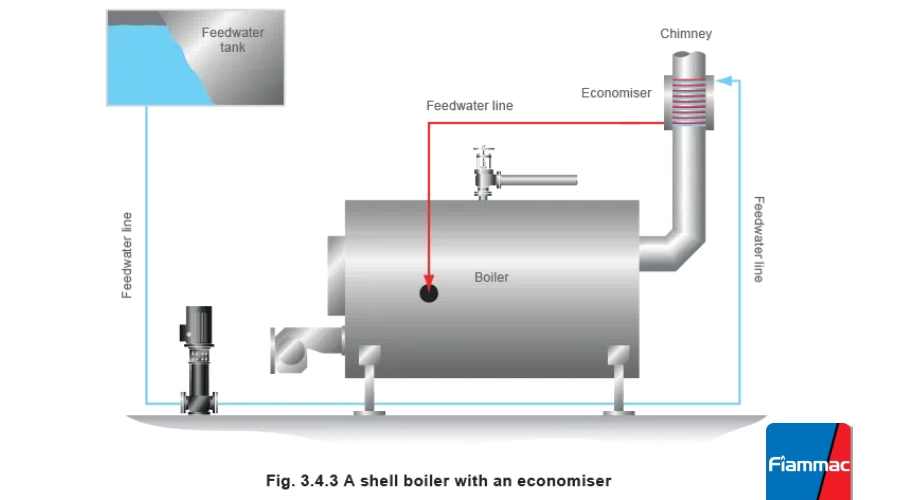

اکونومایزر یک مبدل حرارتی است که در مسیر گازهای داغ خروجی بویلر نصب میشود تا بخشی از حرارتی را که معمولاً از دودکش هدر میرود، بازیابی کند. این انرژی بازیافتی برای پیشگرم کردن آب تغذیه بویلر استفاده میشود؛ کاری که در ظاهر ساده است، اما تأثیر قابلتوجهی بر راندمان کلی سیستم دارد.
در یک بویلر متداول، آب تغذیه معمولاً دمای نسبتاً پایینی دارد و برای رسیدن به نقطه جوش، نیازمند مصرف سوخت بیشتری است. اما زمانی که این آب قبل از ورود به بویلر در اکونومایزر گرم میشود، بویلر سوخت کمتری مصرف میکند و دمای گازهای دودکش هم در سطح بهینهتری قرار میگیرد.

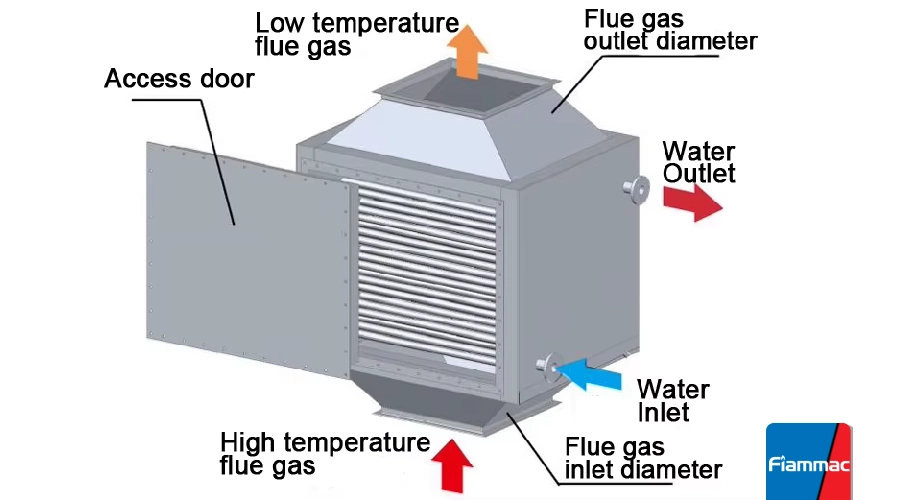

از نظر ساختار، اکونومایزر معمولاً از لولهها یا فینتیوبهایی تشکیل شده که گازهای داغ از بیرونشان عبور میکند و آب از داخل آنها حرکت میکند. کیفیت متریال، طراحی فینها و سطح تبادل حرارت تعیین میکند که چه مقدار انرژی قابل بازیافت است.
نکته مهم این است که عملکرد اکونومایزر فقط به کیفیت طراحی آن وابسته نیست؛ عملکرد اکونومایزر زمانی بهینه میشود که دمای گازهای خروجی پایدار باشد و سیستم کنترل، شرایط کاری را دقیق مدیریت کند. این موضوع در بخش کنترل دما اهمیت بیشتری پیدا میکند.
اهمیت کنترل دمای خروجی در اکونومایزر

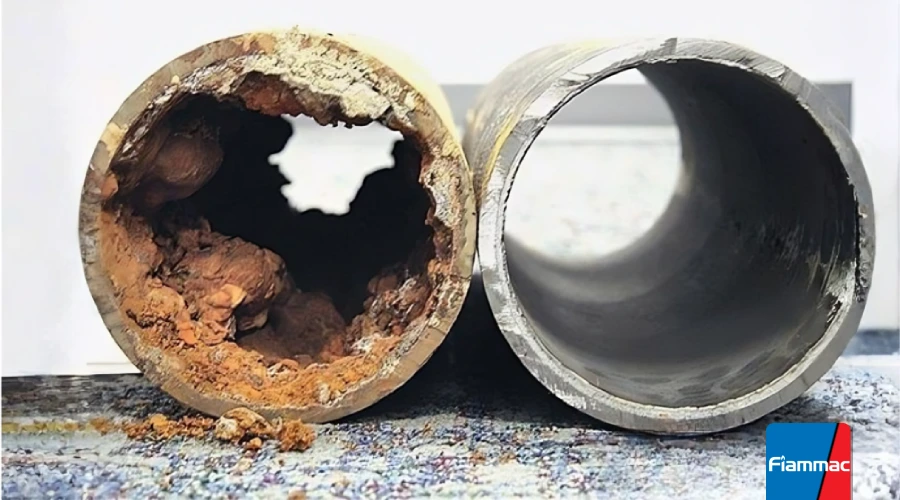

دمای خروجی اکونومایزر یکی از شاخصهای حیاتی در عملکرد بویلر است، زیرا مستقیماً بر سلامت تجهیزات و میزان بازیافت انرژی اثر میگذارد. اگر این دما بیش از حد پایین بیاید، گازهای دودکش ممکن است به زیر نقطه شبنم(دمایی که در آن بخار آب موجود در دود به مایع تبدیل میشود و همراه با ترکیبات اسیدی، روی سطوح تجهیزات مینشیند) برسند و کندانس اسیدی شکل بگیرد؛ چیزی که بهمرور باعث خوردگی لولههای اکونومایزر، دودکش و تجهیزات مسیر دود میشود.
از طرف دیگر، اگر دمای خروجی بیش از حد بالا بماند، یعنی اکونومایزر نتوانسته حرارت کافی را جذب کند. این یعنی بویلر برای رسیدن آب تغذیه به دمای کاری، سوخت بیشتری مصرف خواهد کرد و راندمان واقعی سیستم کاهش مییابد.
به همین دلیل، اکونومایزر تنها زمانی کارآمد است که دمای خروجی آن در یک بازه تعریفشده و پایدار نگه داشته شود. این بازه معمولاً بر اساس نوع بویلر، کیفیت سوخت و طراحی مسیر دود محاسبه میشود. کنترل دقیق همین دماست که تعیین میکند اکونومایزر نقش یک تجهیز کم اثر را بازی کند یا به یک ابزار واقعی برای صرفهجویی انرژی تبدیل شود.
روشهای کنترل دما در اکونومایزر
کنترل دمای خروجی اکونومایزر بر اساس تنظیم میزان انتقال حرارت بین گازهای داغ و آب تغذیه انجام میشود. هدف این است که اکونومایزر تا حد ممکن انرژی را جذب کند، اما دما به حدی پایین نیاید که خطر تشکیل کندانس وجود داشته باشد. برای رسیدن به این تعادل، معمولترین شیوهها، تغییر مسیر آب تغذیه یا تنظیم جریان دود است.
1- تنظیم مسیر آب تغذیه با شیر سهراهه
در بسیاری از سیستمها از شیر سهراهه استفاده میشود. این شیر تعیین میکند چه مقدار از آب تغذیه وارد اکونومایزر شود و چه مقدار از مسیر بایپس عبور کند.
- اگر دمای خروجی در حال افت باشد، آب کمتری وارد اکونومایزر میشود تا جذب حرارت کاهش پیدا کند و دما دوباره بالا برود.
- اما اگر دما بیش از حد بالا باشد، جریان بیشتری به سمت اکونومایزر هدایت میشود تا حرارت بیشتری جذب شود.
این روش بهدلیل سادگی و کنترلپذیری پیوسته، یکی از رایجترین شیوههاست.
2- کنترل جریان گازهای داغ با دمپر دودکش
در برخی بویلرها که امکان تغییر مسیر آب وجود ندارد، کنترل جریان گازهای داغ از طریق دمپر دودکش انجام میشود. با تغییر زاویه دمپر، مقدار گاز عبوری از روی لولههای اکونومایزر کم و زیاد میشود و به این ترتیب میزان انتقال حرارت کنترل میگردد.
این روش زمانی کاربرد دارد که دمای گاز خروجی نوسان بالایی دارد یا طراحی بویلر اجازه ایجاد مسیر بایپس در آب تغذیه را نمیدهد.
3- کنترل حلقه بسته (PID Control)
پایدارترین و دقیقترین روش، استفاده از حلقه کنترل دما یا PID است. در این روش:
- سنسور دما مقدار واقعی دمای خروجی را اندازهگیری و به کنترلر ارسال میکند.
- کنترلر با مقایسه دمای اندازهگیری شده و مقدار تنظیمی، موقعیت شیر سهراهه یا دمپر را تصحیح میکند و این فرآیند را بهطور مداوم تکرار میکند تا دما در محدوده مشخص باقی بماند.
کنترلرهایی مانند MK8 MM دقیقاً برای این نوع کنترل پایدار طراحی شدهاند و میتوانند تغییرات لحظهای بار بویلر یا نوسانات کیفیت سوخت را جبران کنند.
در عمل، اثربخشی کنترل دما به کیفیت تنظیمات و واکنشپذیری سیستم بستگی دارد. اگر کنترلر دیر واکنش نشان دهد یا محل نصب سنسور مناسب نباشد، دما دچار نوسان میشود و عملکرد اکونومایزر از حالت بهینه خارج میگردد. بنابراین نتیجه نهایی فقط به تجهیزاتی که استفاده میشود وابسته نیست، بلکه به هماهنگی میان سنسور، کنترلر و عملگر نیز بستگی دارد.
مزایای بهکارگیری کنترل دقیق دما
کنترل دقیق دمای خروجی اکونومایزر تنها یک اقدام کنترلی نیست؛ تأثیر آن مستقیماً در مصرف انرژی، وضعیت تجهیزات و پایداری فرآیند دیده میشود. مهمترین مزایای کنترل دقیق دمای اکونومایزر:
- کاهش مصرف سوخت: زمانی که دمای خروجی در محدوده بهینه نگه داشته شود، اکونومایزر بیشترین مقدار انرژی را از گازهای داغ جذب میکند و همین مقدار اضافه انرژی باعث میشود بویلر برای رساندن آب تغذیه به دمای کاری، سوخت کمتری مصرف کند. زمانی که دمای خروجی در محدوده بهینه نگه داشته شود، اکونومایزر بیشترین مقدار انرژی را از گازهای داغ جذب میکند و همین مقدار اضافه انرژی باعث میشود بویلر برای رساندن آب تغذیه به دمای کاری، سوخت کمتری مصرف کند.
- جلوگیری از تشکیل کندانس اسیدی: این مزیت به حفاظت از تجهیزات برمیگردد. وقتی دما در محدوده ایمن و کمی بالاتر از نقطه شبنم نگه داشته شود، هم احتمال تشکیل کندانس به حداقل میرسد و هم لولهها و مسیر دود کمتر تحت تنش و فرسایش قرار میگیرند. در نتیجه، یاعث افزایش عمر اکونومایزر و کاهش توقفهای تعمیراتی میشود.
- ثبات عملکرد بویلر: قرار داشتن دما در محدوده مناسب باعث ثبات عملکرد بویلر میشود. آب تغذیهای که دمای یکنواخت دارد، بار حرارتی بویلر را قابل پیشبینیتر میکند و نوسان تولید بخار را کمتر میکند. این موضوع برای صنایع حساس به تغییرات کیفیت بخار (از فرآیندهای غذایی گرفته تا پتروشیمی) اهمیت زیادی دارد.
- کاهش آلایندگی محیطزیستی: کنترل صحیح دما به پایداری محیطزیستی نیز کمک میکند. چون هر مقدار کاهش مصرف سوخت، به کاهش مستقیم انتشار CO₂ و آلایندهها منجر میشود. بنابراین، کنترل دمای اکونومایزر یک اقدام صرفاً فنی نیست؛ بخشی از استراتژی کلی مدیریت انرژی و افزایش عمر داراییهای حرارتی در هر واحد صنعتی است.
چالشها و نکات کلیدی در پیادهسازی سیستم کنترل
پیادهسازی یک سیستم کنترل مؤثر برای اکونومایزر، صرفاً انتخاب یک کنترلر یا نصب یک سنسور نیست. چند عامل مهم وجود دارند که اگر بهدرستی در نظر گرفته نشوند، حتی بهترین تجهیزات هم نمیتوانند دمای خروجی را پایدار نگه دارند.
1- انتخاب و محل نصب سنسور دما: سنسور اگر در نقطه نامناسبی نصب شود، دمایی غیرواقعی را به کنترلر گزارش میدهد. این موضوع باعث واکنشهای غلط، نوسان مداوم دما و خروج سیستم از محدوده عملکرد بهینه میشود. سنسور باید در بخشی از مسیر دود قرار گیرد که نماینده واقعی دمای خروجی اکونومایزر باشد و نوسان موضعی ایجاد نکند.
2- تاخیر حرارتی در سیستم: آب تغذیه و گازهای داغ هر دو جرم حرارتی بالایی دارند و تغییرات دما لحظهای اتفاق نمیافتد. اگر کنترلر به این تأخیر توجه نداشته باشد یا تنظیمات PID اصلاح نشده باشد، سیستم شروع به نوسان میکند. این نوسان نه تنها اتلاف انرژی ایجاد میکند بلکه میتواند تجهیزات را تحت تنش حرارتی قرار دهد.
3- نوسانات بار بویلر: کنترل دما با توجه به نوسانات بار بویلر پیچیدهتر میشود. زمانی که مصرف بخار افزایش یا کاهش پیدا میکند، دمای دودکش نیز تغییر میکند. سیستم کنترل باید توانایی جبران این تغییرات را داشته باشد و بهجای واکنشهای تند و ناگهانی، دما را بهصورت پیوسته و پایدار به محدوده هدف برگرداند.
4- کیفیت سوخت و شرایط احتراق: دمای گازهای خروجی با کیفیت سوخت و شرایط احتراق ارتباط مستقیم دارد. در بویلرهایی که احتراق یکنواخت نیست یا کیفیت سوخت متغیر است، کنترل دما نیاز به تصحیحات مداوم دارد. اگر نرمافزار کنترل و عملگرها واکنش کافی نداشته باشند، تنظیم دما ناپایدار خواهد شد.
5- هماهنگی بین شیر سهراهه یا دمپر و کنترلر: شیر سهراهه یا دمپری که کند یا ناپیوسته حرکت میکند، اجازه نمیدهد کنترلر دما را دقیق تنظیم کند. روان بودن حرکت عملگر و صحت کالیبراسیون آن برای عملکرد مطمئن سیستم ضروری است.
بهطور خلاصه، عملکرد پایدار اکونومایزر زمانی حاصل میشود که سنسور، کنترلر، نرمافزار PID و عملگرها در کنار هم و هماهنگ عمل کنند.
نقش کنترلر MK8 MM در کنترل دمای اکونومایزر و بخار

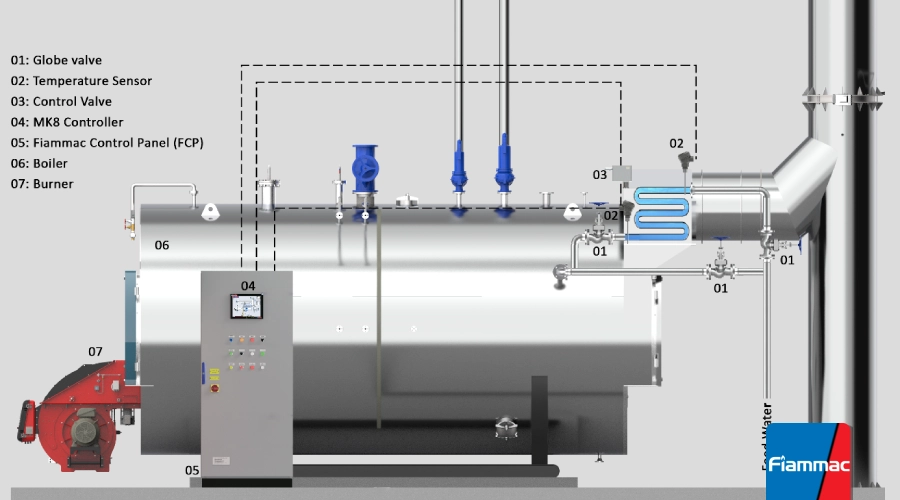

در بسیاری از بویلرها لازم است دمای آب در خروجی اکونومایزر بهصورت دقیق تنظیم شود. عملگر نصبشده روی مسیر دودکش مشخص میکند چه مقدار از گاز خروجی دودکش وارد اکونومایزر شود و چه مقدار از مسیر بایپس عبور کند. این تغییر نسبت جریان همان عاملی است که دمای نهایی آب را کنترل میکند.

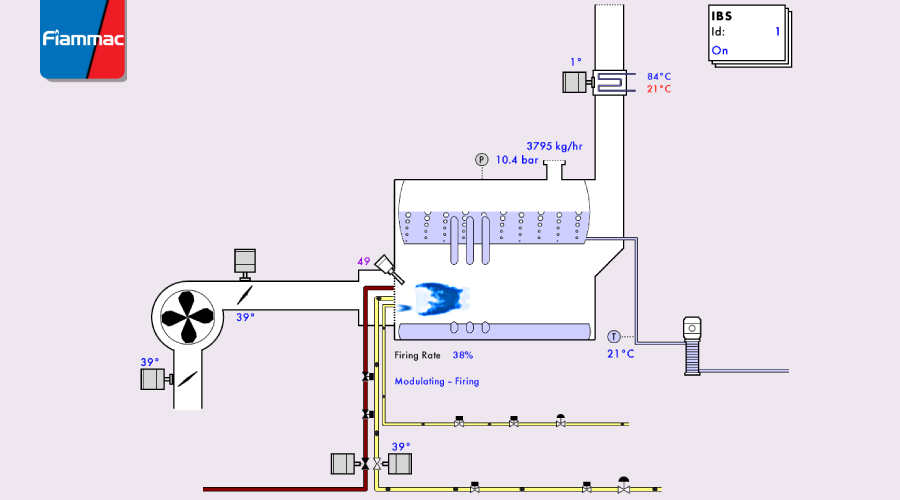

سیستمهایی که به کنترلر MK8 MM مجهز هستند، امکان کنترل این دما را در قالب یک حلقه PID فراهم میکنند. سنسور دمای نصبشده در خروجی، مقدار واقعی دما را به کنترلر ارسال میکند و MK8 بر اساس اختلاف دمای واقعی و مقدار تنظیمی، موقعیت عملگر متصل به دمپر را اصلاح میکند. این فرآیند پیوسته باعث میشود دمای آب در خروجی اکونومایزر پایدار بماند، حتی اگر بار بویلر یا شرایط احتراق تغییر کند. تمامی تنظیمات دمای هدف و پارامترهای PID نیز از طریق منوی گرافیکی کنترلر قابل تنظیم است، موضوعی که کار اپراتور را سادهتر و خطای انسانی را کمتر میکند.
برای مشاهده مشخصات کامل و جزئیات فنی، به صفحه محصول سیستم کنترلر مشعل و بویلر MK8 MM مراجعه کنید.

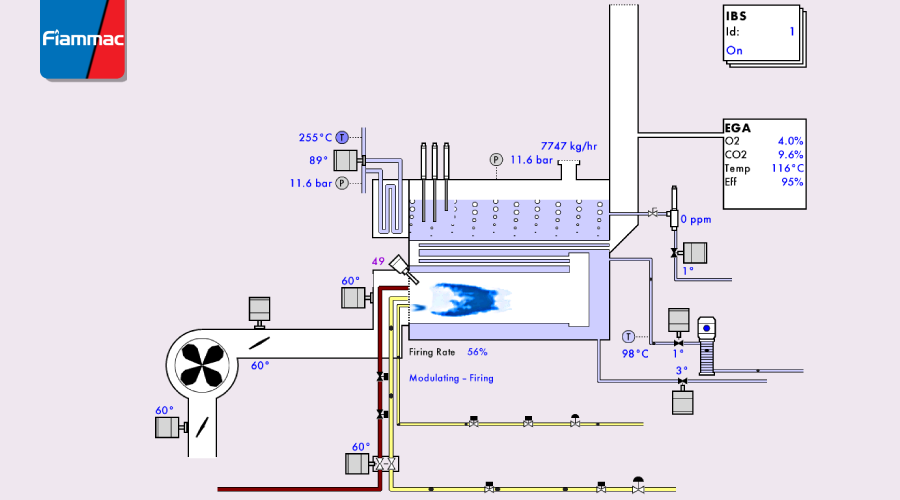

در بویلرهایی که دارای سوپرهیتر هستند، کنترل دما تنها به آب اکونومایزر محدود نمیماند. در این سیستمها لازم است دمای بخار نهایی نیز کنترل شود، بهویژه زمانی که فرآیند صنعتی به بخار فوقاشباع در محدوده دمایی مشخص نیاز داشته باشد. در چنین حالتی، بخار اولیه پس از ورود به سوپرهیتر به دمای بالاتر میرسد و سپس با بخار اشباع، از طریق یک شیر سهراهه مخلوط میشود تا بخار با دمای دقیق مورد نیاز تولید گردد. کنترل این ترکیب نیز توسط MK8 انجام میشود؛ کنترلر دمای خروجی را اندازهگیری میکند، با مقدار تنظیمی مقایسه میکند و موقعیت شیر سهراهه را اصلاح میکند تا دمای بخار در حد تعیینشده باقی بماند.
کنترلر MK8 در هر دو کاربرد (چه کنترل دمای آب اکونومایزر و چه تنظیم دمای بخار خروجی) به سیستم این امکان را میدهد که در برابر تغییرات شرایط کاری واکنش دقیق و پایدار داشته باشد. نتیجه، دمای کنترلشده، کاهش تنش حرارتی و عملکردی قابلاعتماد است که پایه یک سیستم بخار کارآمد را تشکیل میدهد.
MK8 MM؛ کلید کنترل پایدار دمای اکونومایزر
اکونومایزر زمانی به ارزش واقعی خود میرسد که فقط نصب نشده باشد، بلکه دمای خروجی آن با یک سیستم کنترل دقیق مدیریت شود. وقتی دما در محدوده ایمن و پایدار قرار بگیرد، بویلر با کمترین مصرف سوخت و بیشترین بازده حرارتی کار میکند، تجهیزات از تنشهای حرارتی و خوردگی در امان میمانند، کیفیت بخار یکنواخت میشود و آلودگی محیطزیستی نیز کاهش پیدا میکند.
در این میان، نقش کنترلر MK8 MM چیزی فراتر از یک ابزار کنترلی ساده است. این کنترلر با تحلیل لحظهای شرایط کاری بویلر، رفتار عملگرها را بهگونهای تنظیم میکند که اکونومایزر و سوپرهیتر هر دو در نقطه عملکرد مطلوب باقی بمانند حتی در زمان تغییر بار بویلر یا نوسانات احتراق. نتیجه این است که سیستم بخار نهتنها پایدارتر، بلکه قابلاعتمادتر، اقتصادیتر و نزدیکتر به استانداردهای بهرهوری روز دنیا عمل میکند.
برای واحدهای صنعتی که به دنبال کاهش هزینه سوخت، افزایش عمر تجهیزات و دستیابی به کیفیت پایدار بخار هستند، ترکیب یک اکونومایزر استاندارد با سیستم کنترل دمای حرفهای بهویژه کنترلرهایی مانند MK8 MM نه یک انتخاب لوکس، بلکه بخشی ضروری از مدیریت هوشمند انرژی است.
مجموعه فیاماک با تجربه عملی در پروژههای مرتبط با بویلر و اتوماسیون حرارتی، توانایی ارائه مشاوره و طراحی مناسب را دارد تا سیستم به عملکرد مطلوب و قابل اتکا برسد.
